Layanan

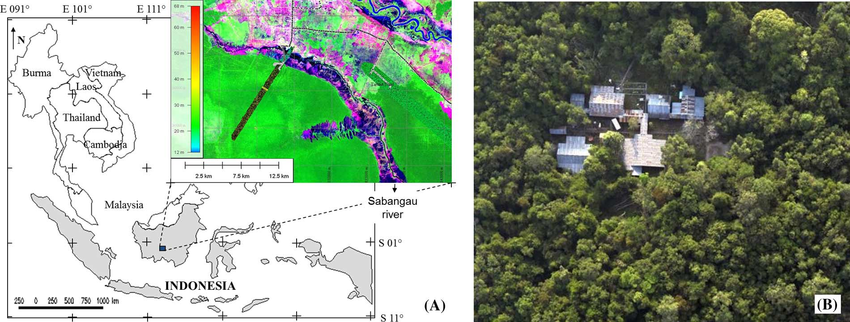

Data Lidar

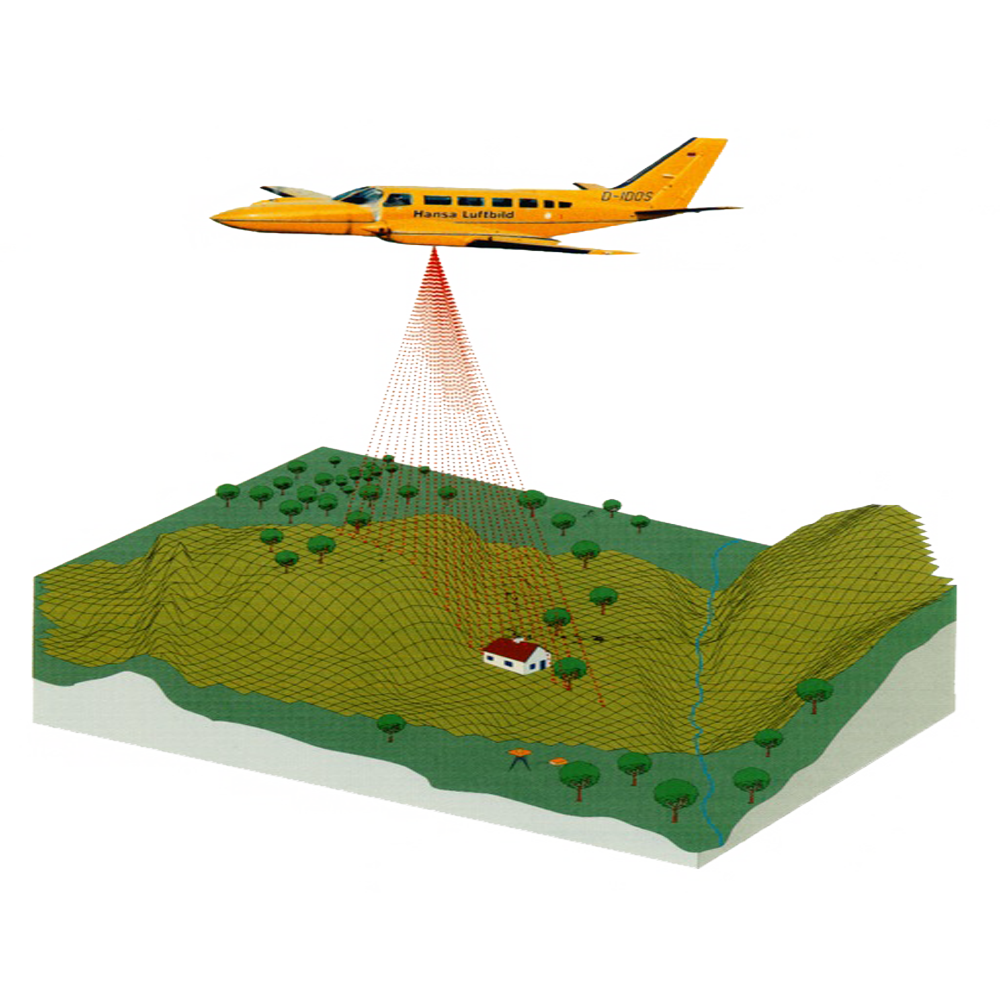

Pengambilan & Pengolahan Data LIDAR
- Data Raw LIDAR
- Pengolahan dan Pengklasifikasian Point Clouds LIDAR
- Digital Surface Model (DSM)
- Digital Terrain Model (DTM)
- LIDAR Intensity Images
Foto Udara
Pengambilan & Pengolahan Foto Udara Digital
- Triangulasi Udara
- Stereomodel
- Mosaik Orthophoto
Wahana Survei Udara

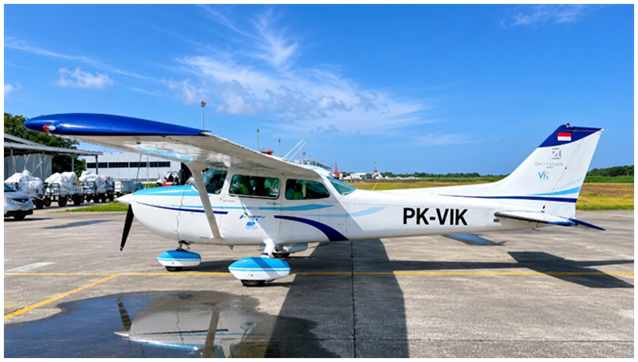

Wahana Berawak — Cessna 172P
- Stabilitas tinggi, menghasilkan data dan citra yang lebih akurat
- Endurance & Jangkauan: flight time 4–5 jam, cakupan area 1.000 km²
- Mendukung berbagai sensor: LiDAR, aerial camera, dll
- Biaya operasional relatif rendah dibanding pesawat survei lebih besar
- Fleksibel: mampu beroperasi dari landasan pendek, cocok untuk hutan, tambang, pulau, atau pantai terpencil

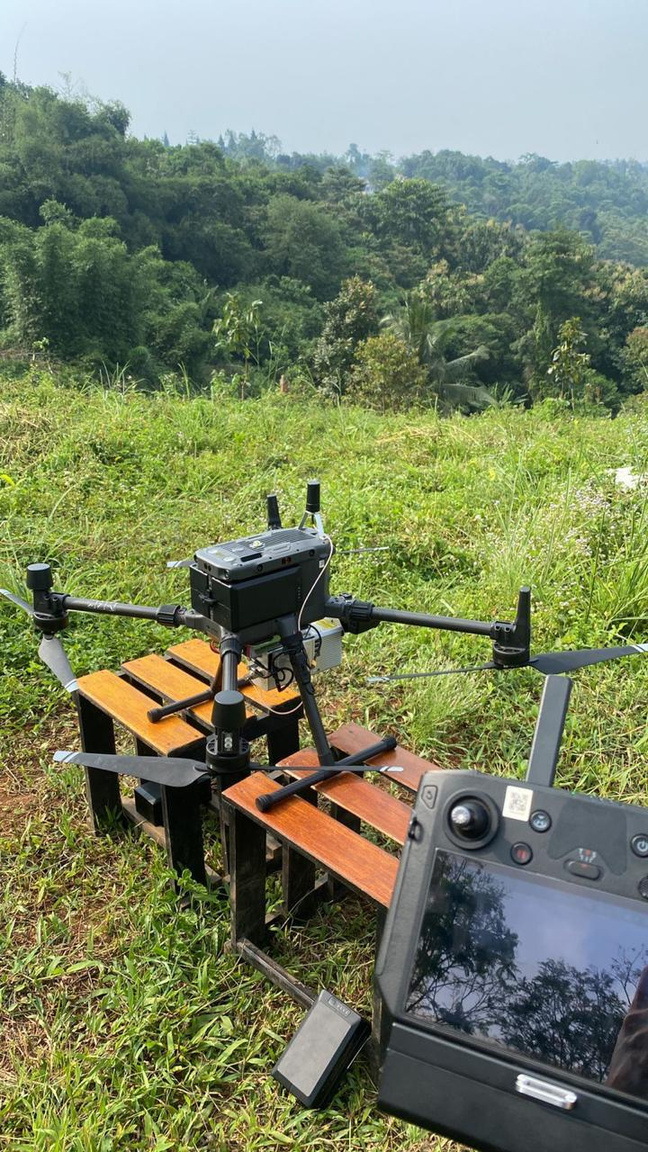

Wahana Nirawak — DJI Matrice 300 RTK
- Presisi tinggi dengan teknologi RTK
- Fleksibilitas sensor dan payload sesuai kebutuhan proyek
- Mendukung fotogrametri, LiDAR, hingga inspeksi infrastruktur
- Menjangkau area yang sulit diakses
- Waktu terbang panjang, cakupan area 20–40 Ha per penerbangan
Peralatan LiDAR
Konfigurasi Airborne LiDAR pada berbagai wahana Cessna:

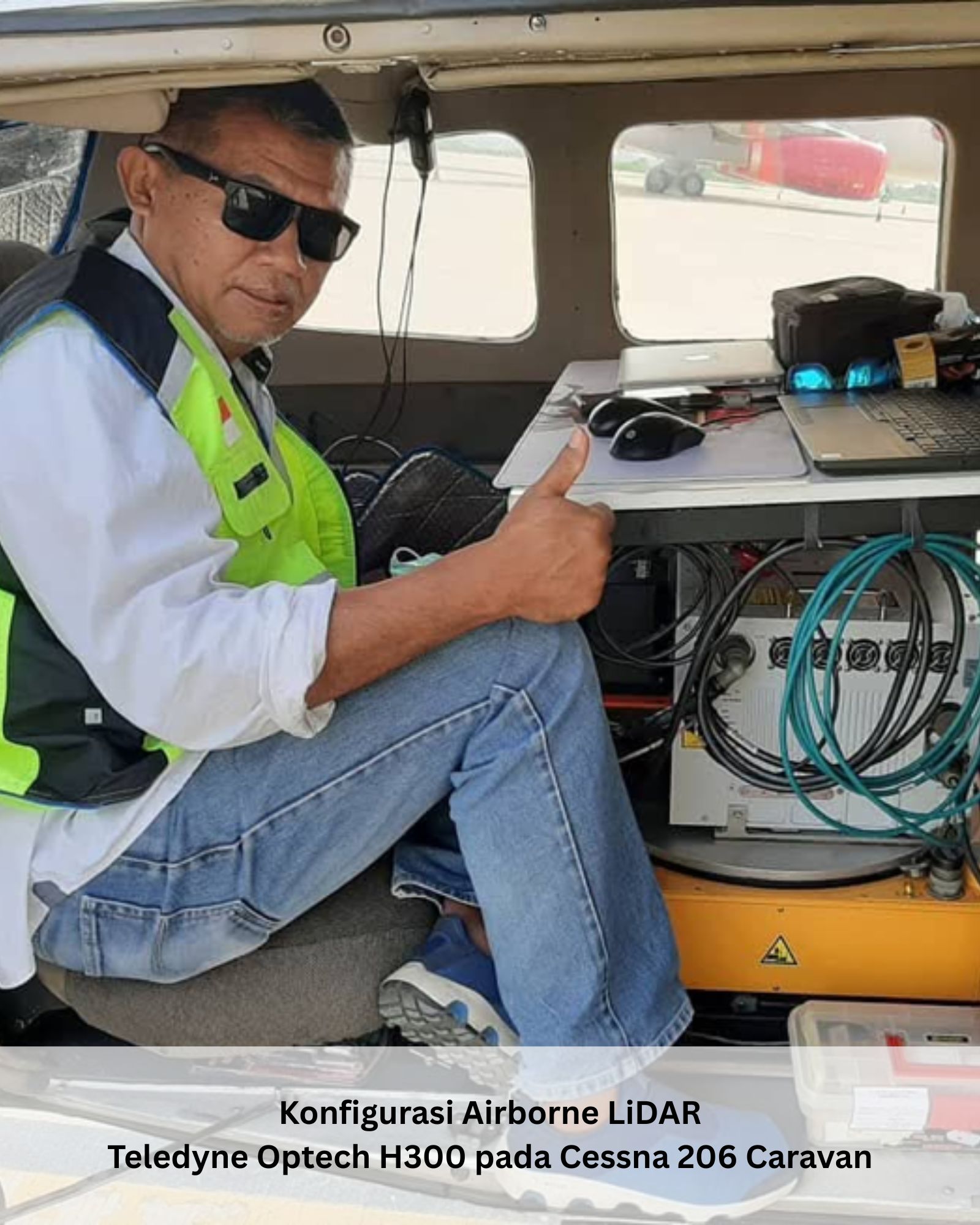

Teledyne Optech H300 pada Cessna 206 Caravan

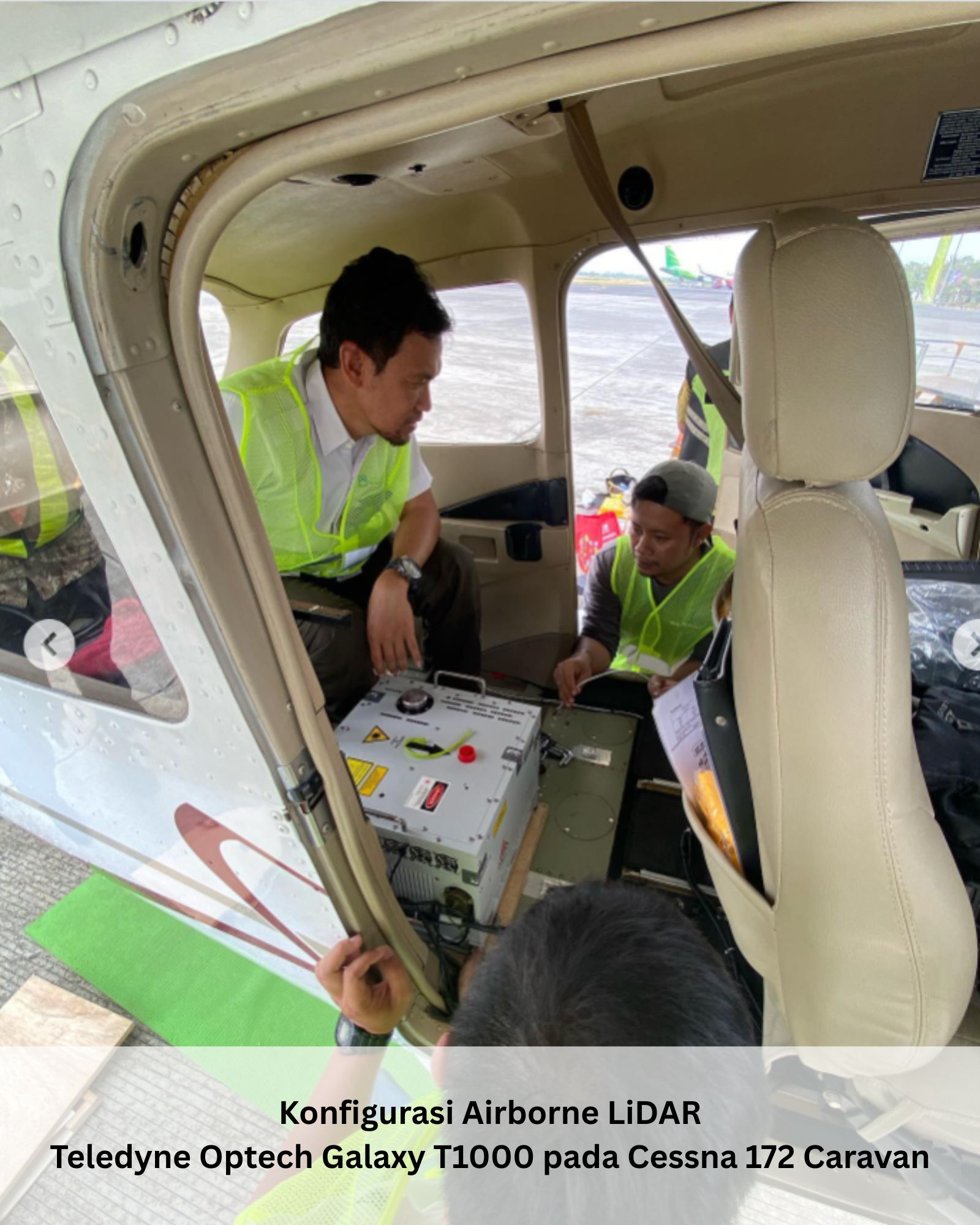

Teledyne Optech Galaxy T1000 pada Cessna 172 Caravan

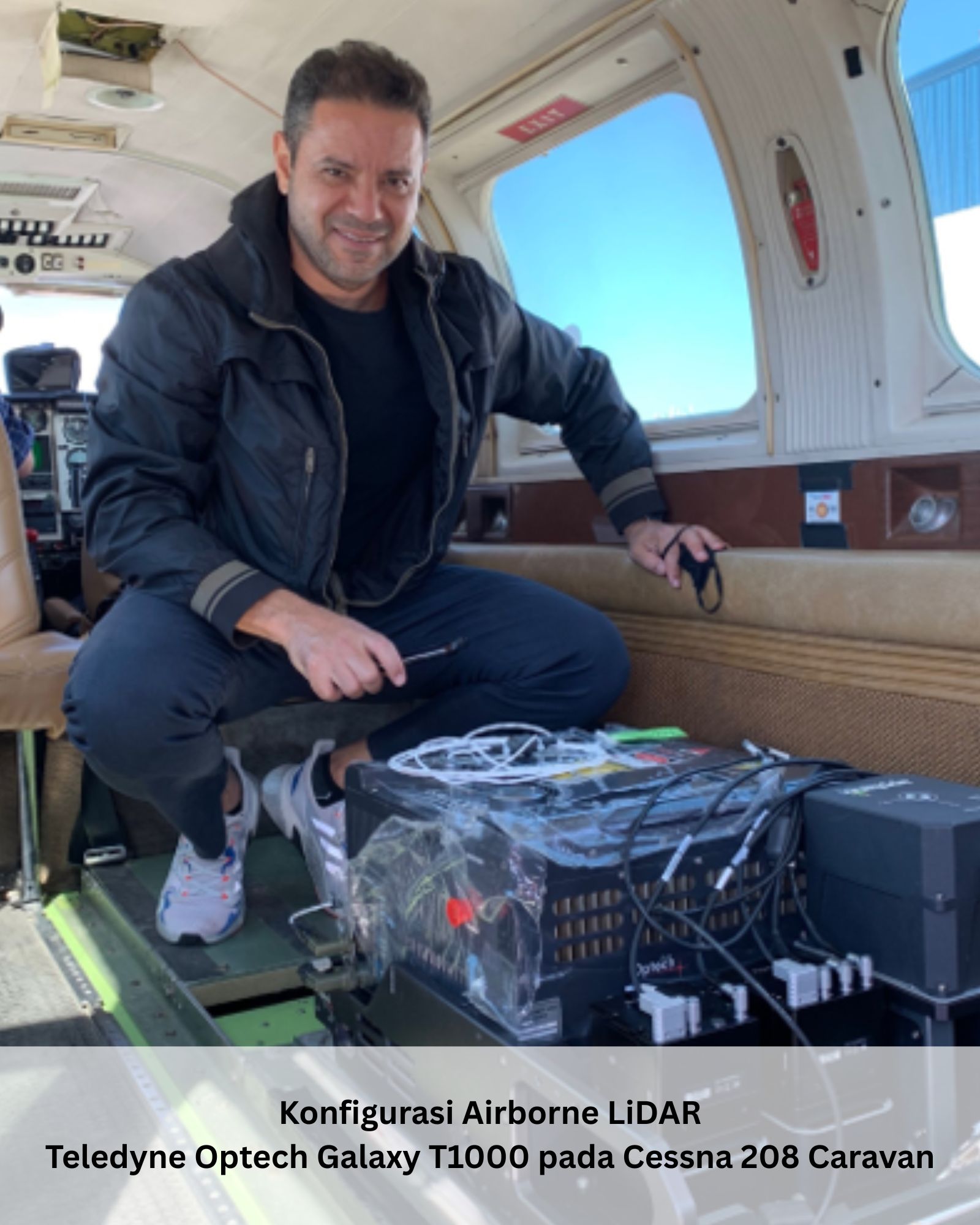

Teledyne Optech Galaxy T1000 pada Cessna 208 Caravan

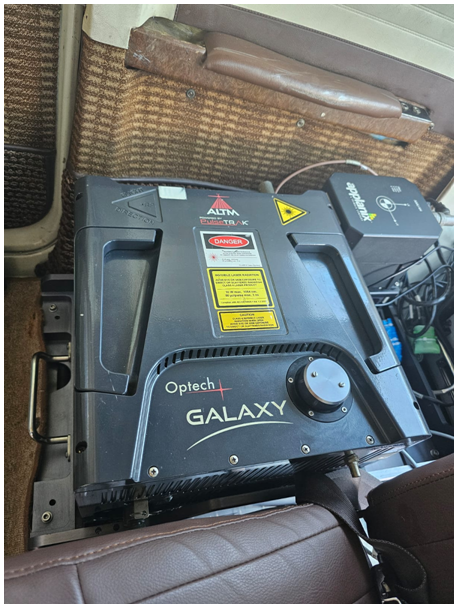

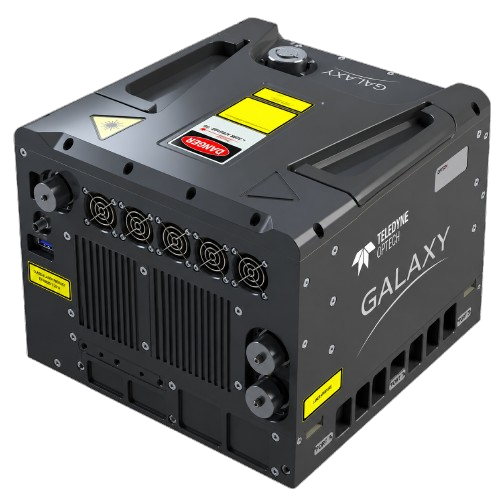

Optech Galaxy T1000
High-Efficiency Airborne LiDAR System
Desain ringkas dan fleksibel, dapat dipasang pada berbagai jenis pesawat berawak termasuk Cessna 172P.
Sumber gambar: unmannedsystemstechnology.com.

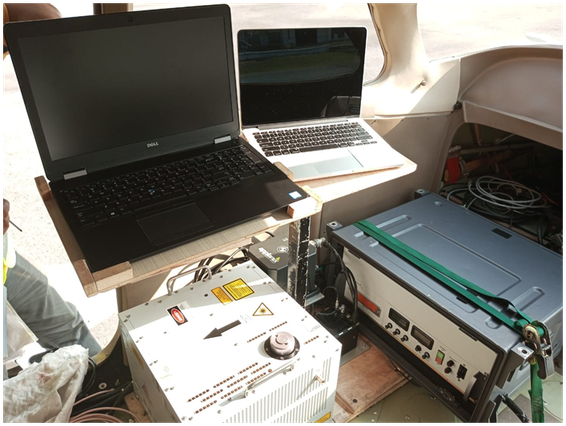

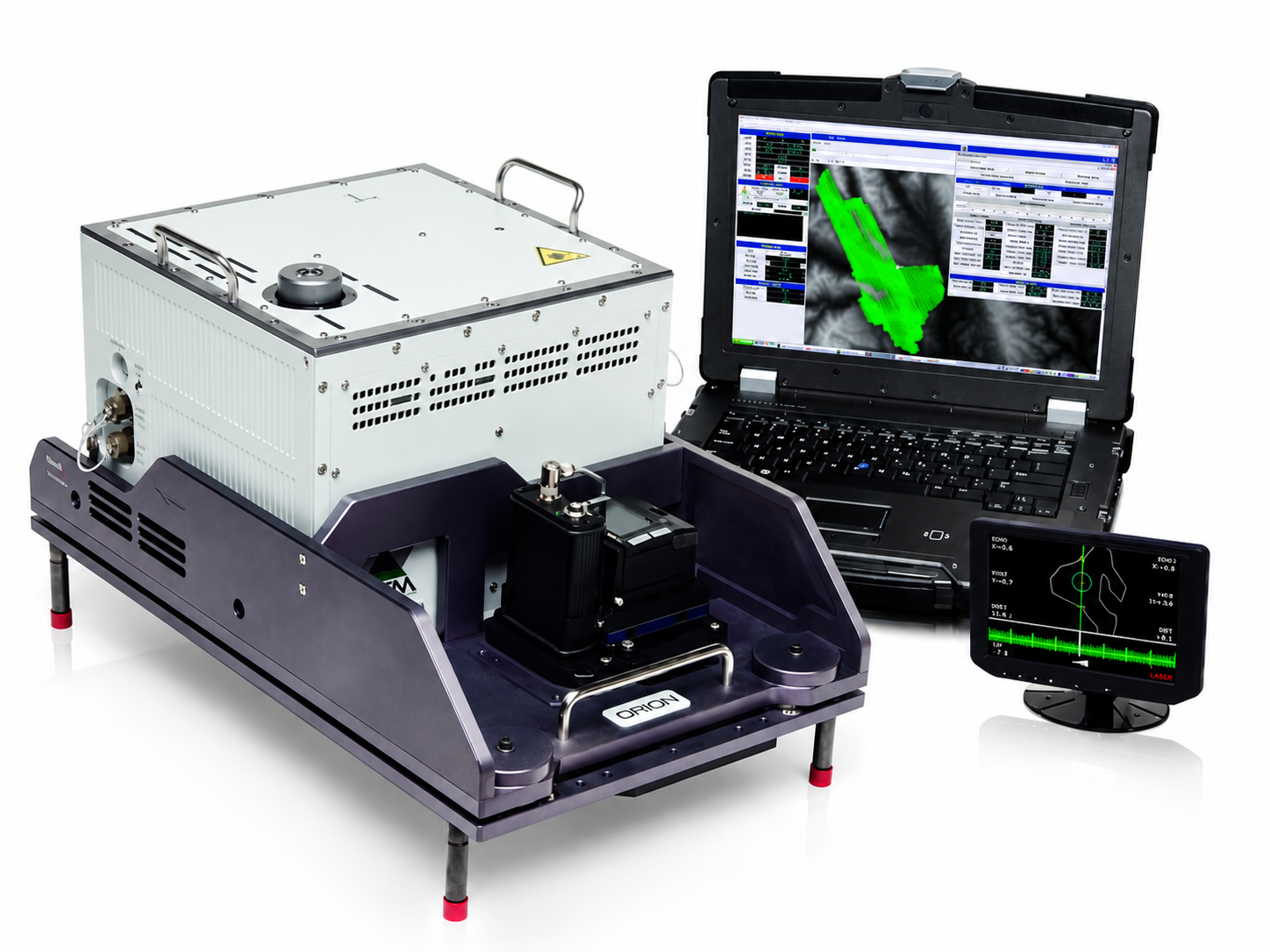

Optech Orion H300
High-Accuracy Airborne LiDAR System
Kombinasi Cessna 172P + Optech Galaxy T1000 atau Orion H300 memungkinkan pemetaan dari skala luas hingga super detail dengan biaya lebih terjangkau.
Sumber gambar: geo-matching.com.
Kamera Udara

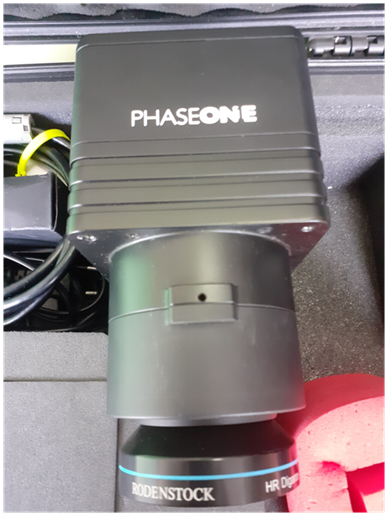

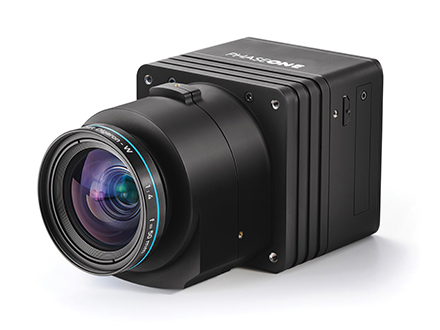

Phase One iXU-RS1000
Metric Aerial Kamera
Kamera metrik profesional beresolusi 100 MP untuk citra udara dengan detail dan akurasi tinggi.
Sumber gambar: npk-photonica.ru.

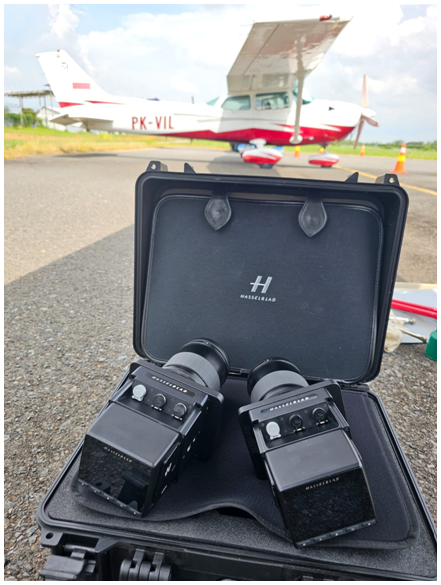

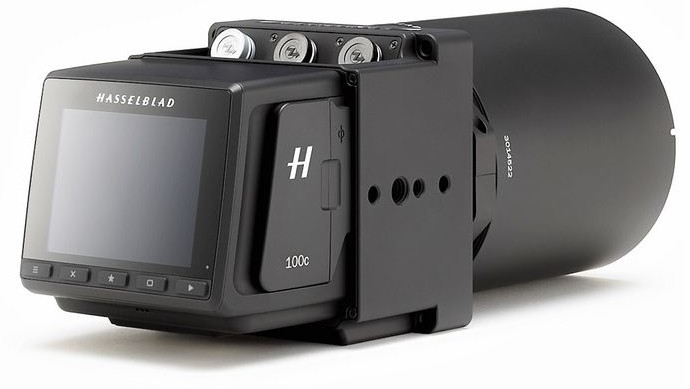

Hasselblad A6D 100C RGB/NIR
Sensor 100 MP RGB dan Near Infrared (NIR) untuk pemetaan dasar, infrastruktur, analisis vegetasi, dan pengelolaan sumber daya alam.
Sumber gambar: megapixel.cz.
GNSS
Global Navigation Satellite System (GNSS) digunakan untuk penentuan posisi presisi tinggi di lapangan, mendukung pengukuran titik kontrol (GCP/ICP) dan Base Station pada seluruh rangkaian survei udara.

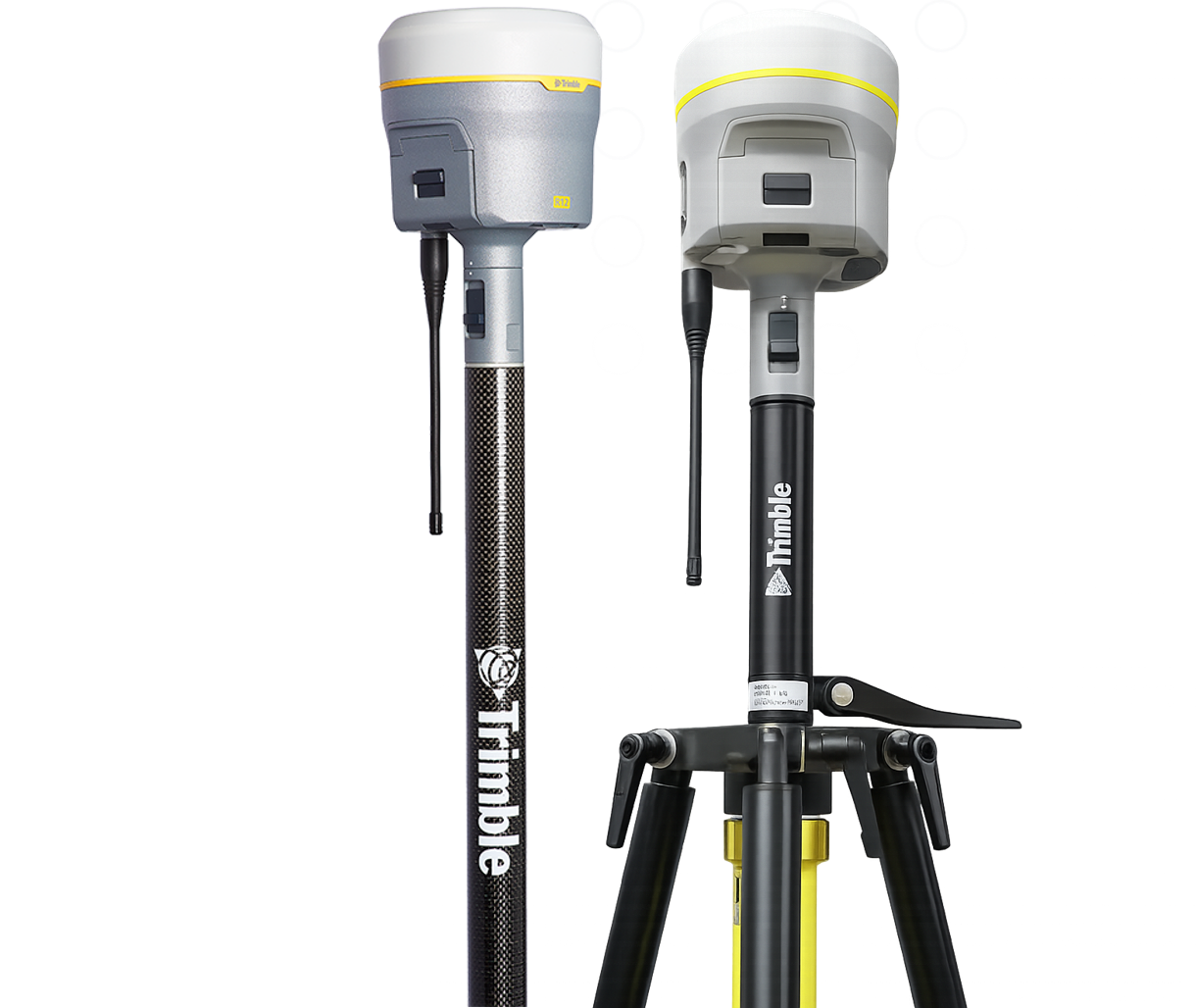

Trimble R12
GNSS RTK Receiver
GNSS receiver berperforma tinggi dengan akurasi tingkat sentimeter, didukung teknologi Trimble ProPoint dan lebih dari 672 channel untuk pelacakan multi-konstelasi GPS, GLONASS, Galileo, BeiDou, QZSS, dan SBAS. Cocok untuk survei topografi, konstruksi, dan pemetaan geospasial profesional.

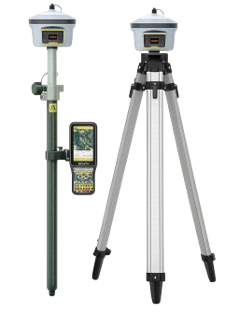

South Galaxy 1 Plus
GNSS RTK Receiver
GNSS RTK receiver dengan 1.408-channel engine untuk pelacakan multi-konstelasi GPS, GLONASS, Galileo, BeiDou, QZSS, IRNSS, dan SBAS, dilengkapi IMU Tilt Compensation serta konektivitas Bluetooth, Wi-Fi, dan 4G LTE. Ideal untuk survei topografi, konstruksi, dan pemetaan GIS.
Software Pengolahan
Data mentah hasil akuisisi (LiDAR dan foto udara) diolah melalui dua jalur perangkat lunak yang berbeda sebelum digabungkan menjadi produk akhir.
Terrasolid Suite
Software Pengolahan LiDAR
Pengolahan khusus data LiDAR dan point cloud: klasifikasi titik (tanah, vegetasi, bangunan), filter ground, hingga menghasilkan DSM, DTM, dan kontur. Alternatif: RiPROCESS, Leica HxMap.
Trimble Inpho
Software Pengolahan Foto Udara
Pengolahan foto udara (aero-triangulation, orientasi, orthorektifikasi, dan mosaik) hingga menghasilkan ortofoto/peta foto mosaik yang presisi. Alternatif: Agisoft Metashape, Pix4D Mapper.
Produk yang dihasilkan oleh Sensor Lidar dan Kamera Udara

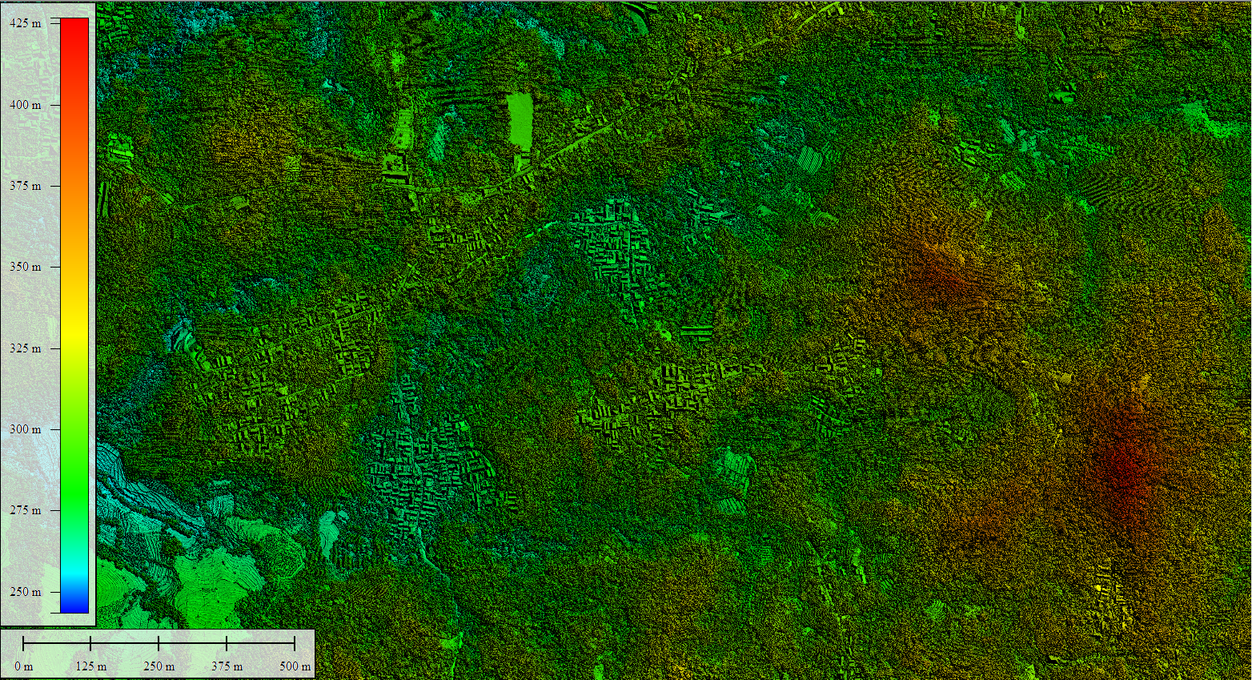

DSM
Digital Surface Model
Skala 1:1.000 & 1:5.000

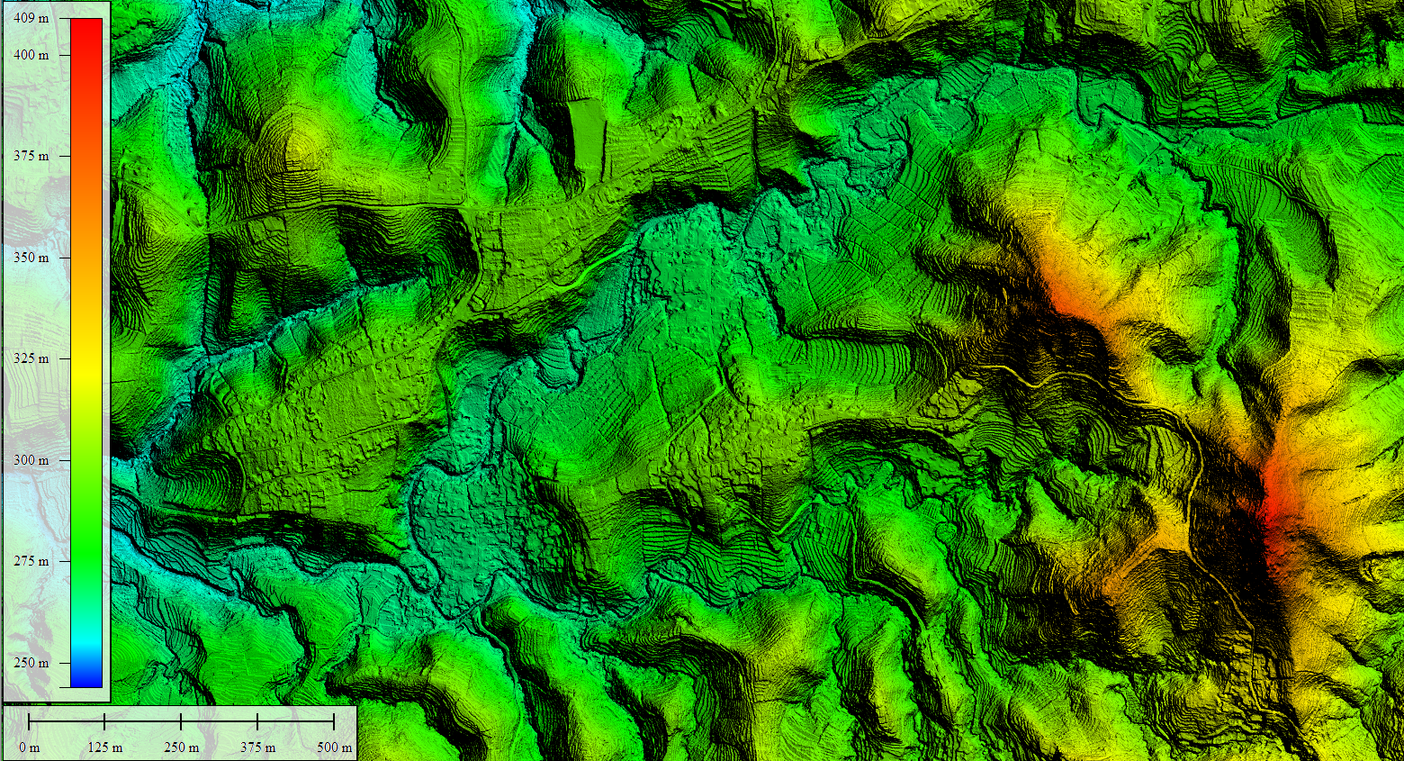

DTM
Digital Terrain Model
Skala 1:1.000 & 1:5.000

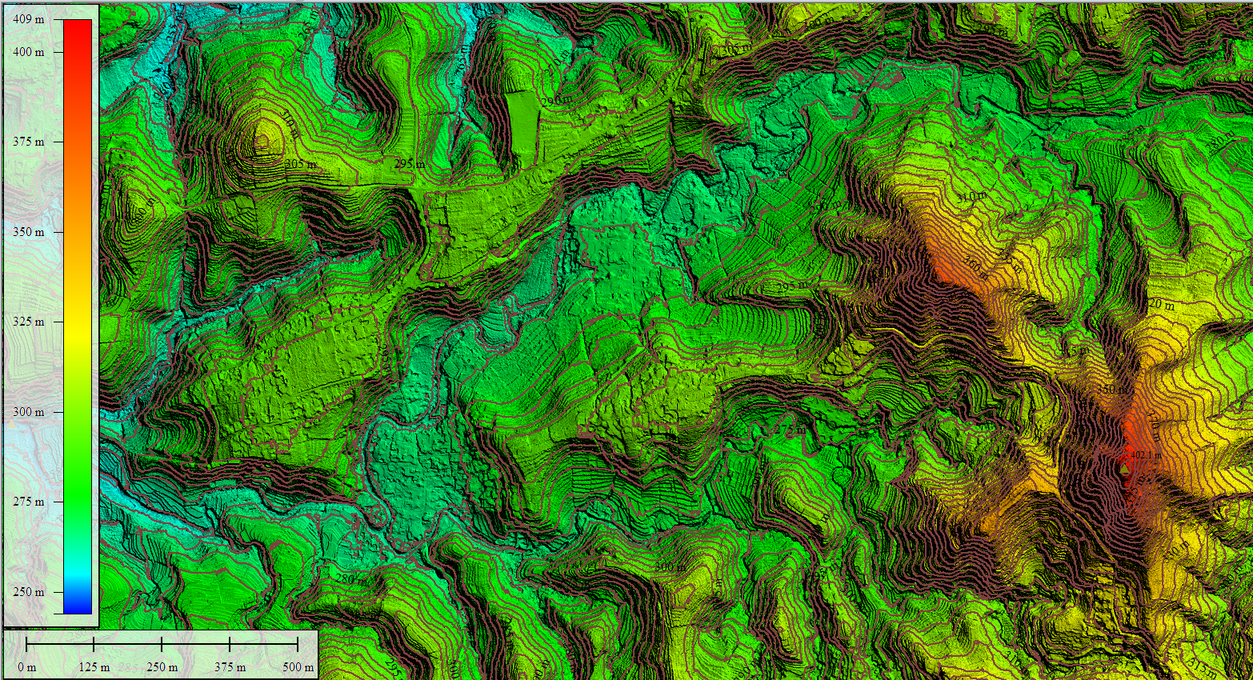

Kontur
Skala 1:1.000, interval 5 m & Skala 1:5.000
Mozaik Foto
Skala 1:1.000 & 1:5.000, GSD 10 cm
Analisis
Cut and Fill
Analisis Cut and Fill digunakan untuk menghitung volume galian (cut) dan timbunan (fill) pada suatu wilayah berdasarkan data elevasi dari LiDAR atau Foto Udara. Hasil analisis mencakup profil terrain, volume kubik, dan luas permukaan area yang terdampak — sangat berguna untuk perencanaan konstruksi, tambang, dan infrastruktur.

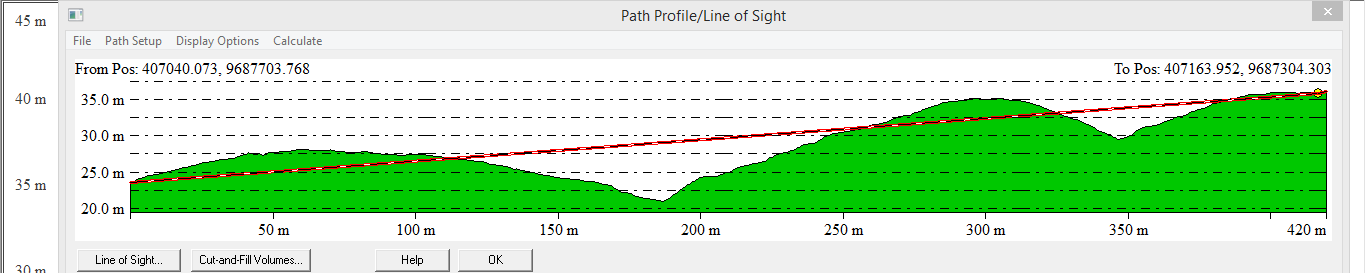

Path Profile / Line of Sight
Volumetric Calculations

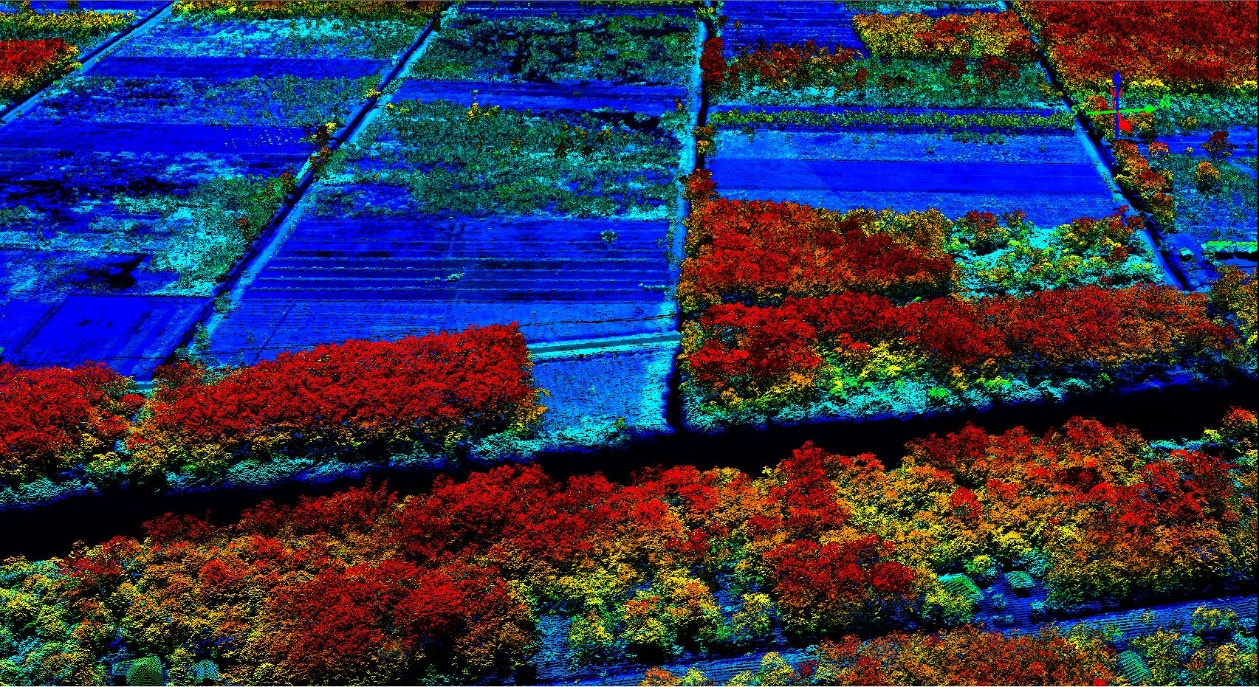

Analisis Daerah Irigasi
Menganalisis jaringan irigasi untuk mengetahui arah aliran, saluran primer dan sekunder, serta kondisi daerah irigasi berdasarkan data LiDAR dan DTM.

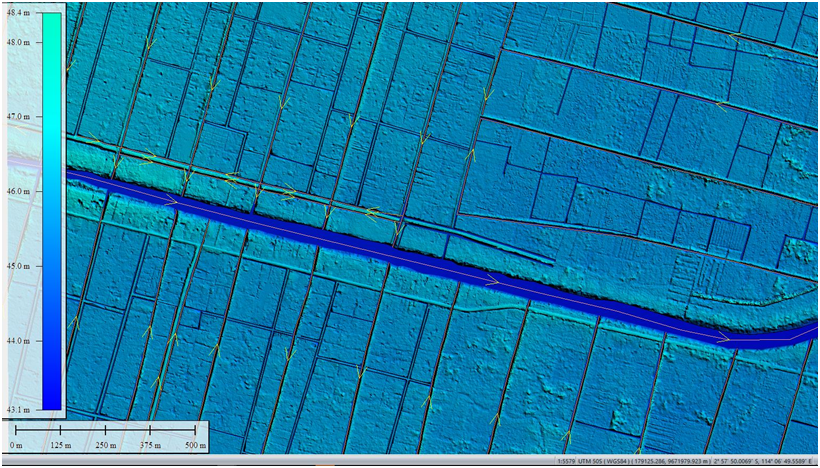

Arah Aliran
Menentukan arah aliran air permukaan berdasarkan model elevasi digital, digunakan untuk perencanaan drainase, hidrologi, dan pengelolaan sumber daya air.
Tree Counting
Menghitung jumlah pohon secara otomatis dari data point cloud LiDAR atau citra foto udara, berguna untuk inventarisasi hutan, perkebunan, dan penghijauan.

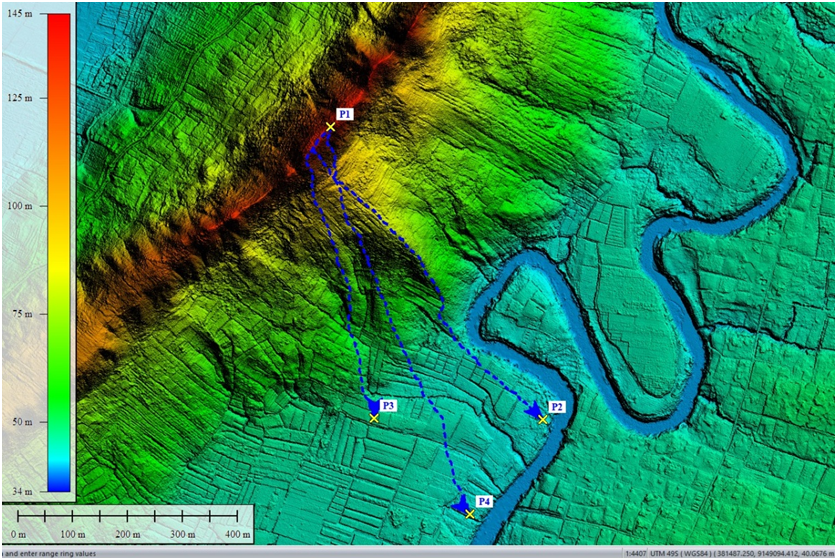

Jalur Efektif
Menentukan jalur optimal berdasarkan model elevasi, digunakan untuk perencanaan jalan, jalur pipa, atau akses ke lokasi yang sulit dijangkau.
-

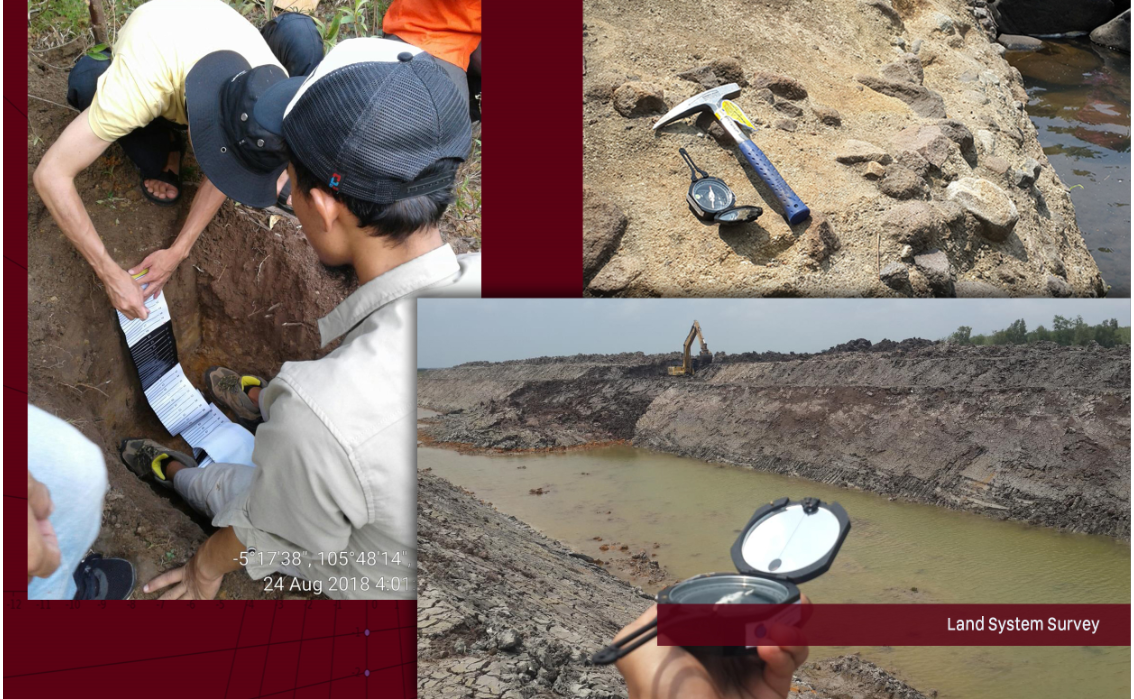

Land Surveying

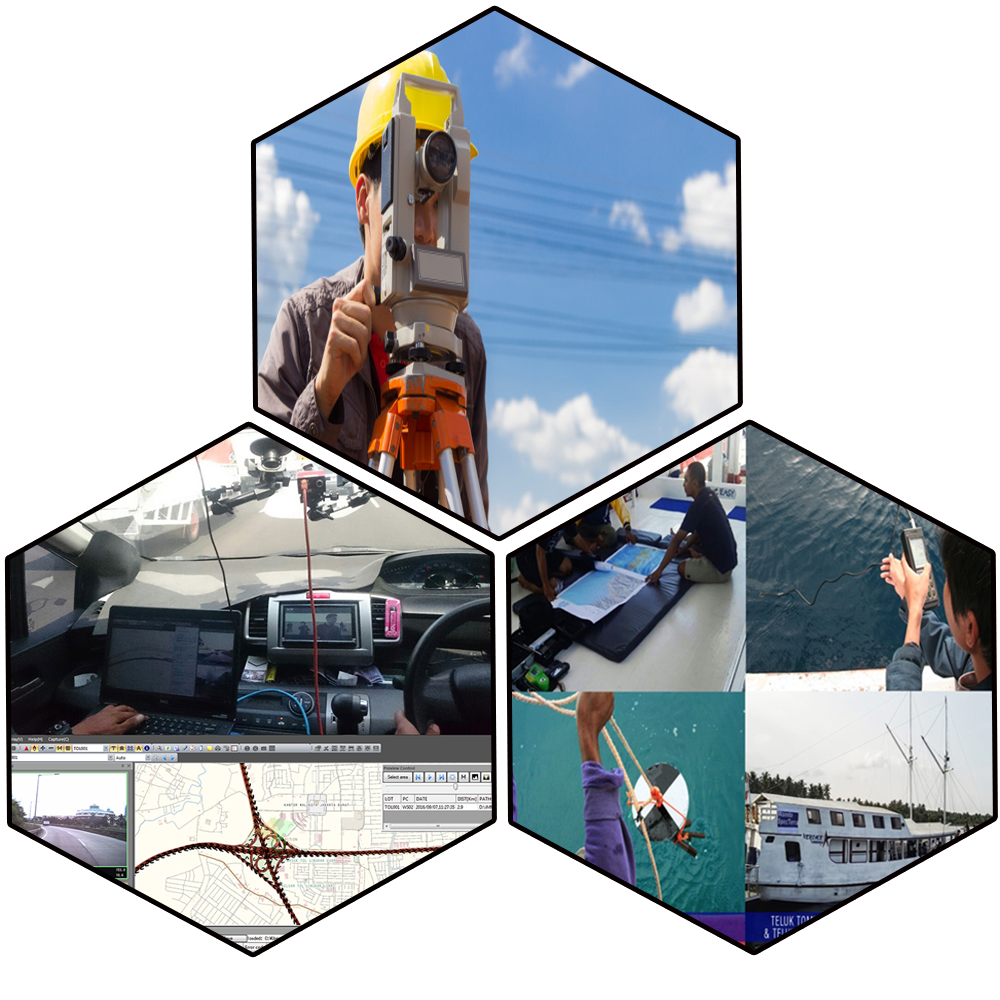

Survey – Hydrografi dan Terestrial dengan GPS dan 3D Mobile System
- Survey karakteristik perairan, danau dan sungai
- Survey Topografi
- Survey Toponimi wilayah
- Road Survey
-
Tematik
Sasaran dari kegiatan Pemetaan Penutup Lahan adalah :
- lnformasi Geospasial Tematik Penutup Lahan skala 1 : 50.000 dalam format NLP dan seamless (Region, provinsi, kabupaten).
- Buku Deskripsi Analisis Pembaruan Peta Penutup Lahan
- Metadata Pembaruan Peta Penutup Lahan

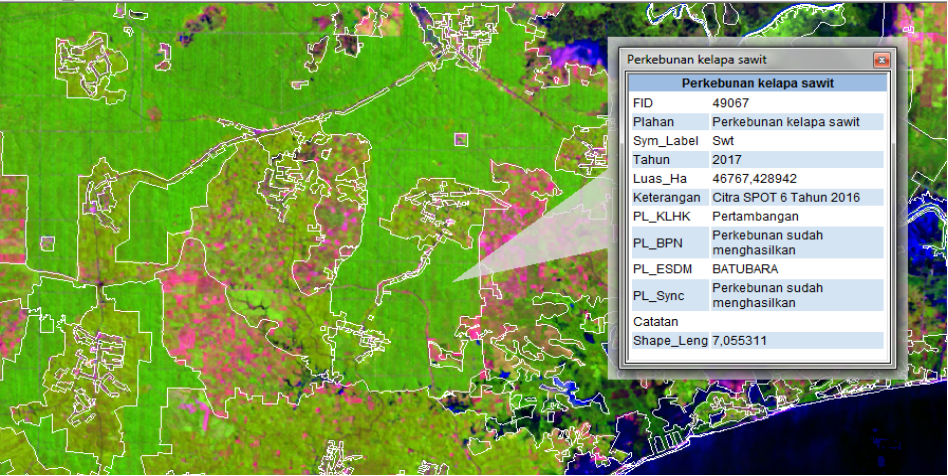

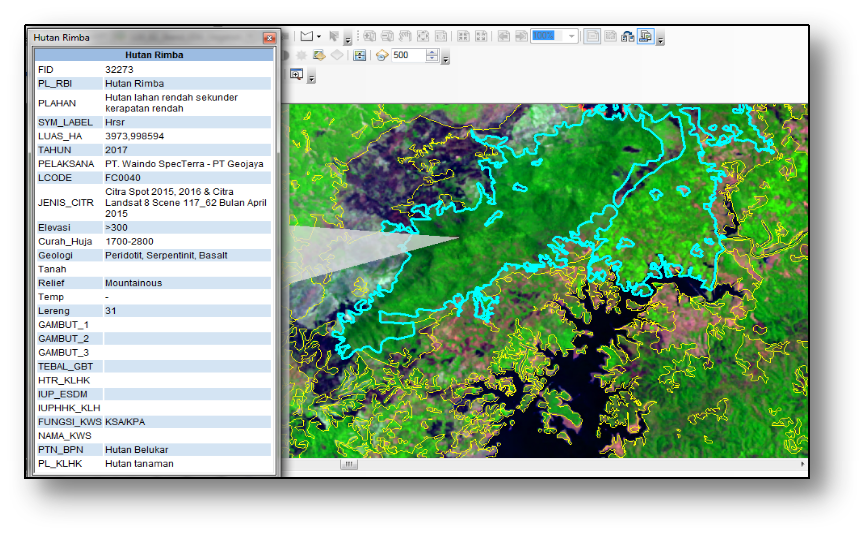

Data penutup lahan hasil integrasi dan sinkronisasi dengan data K/L
Peta Penutup Lahan hasil integrasi dengan Kementerian/Lembaga

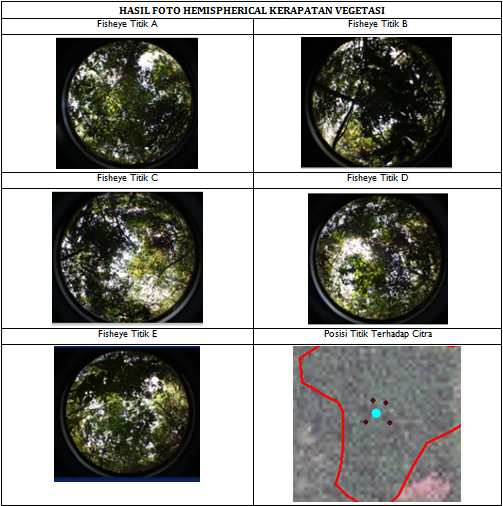

Contoh hasil foto hemispherical kerapatan vegetasi

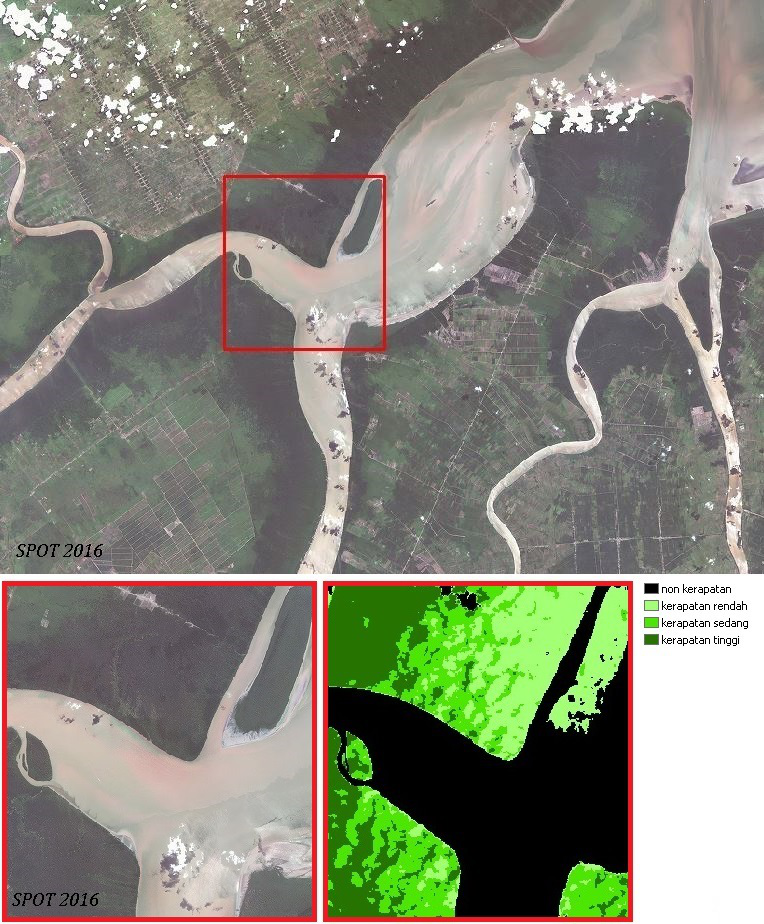

Sebaran kerapatan vegetasi sebagian wilayah Sumatera Selatan. Tampak bahwa terdapat kerapatan rendah, sedang, dan tinggi

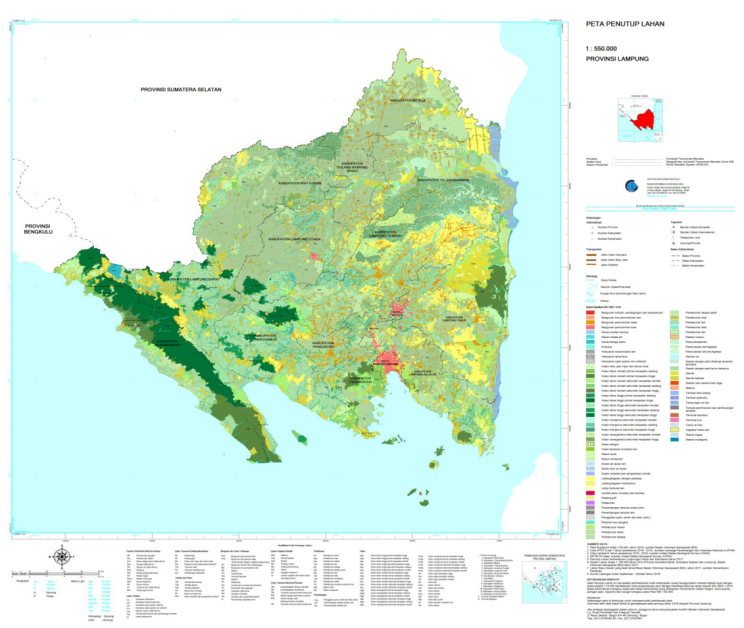

Layout peta penutup lahan provinsi
- Hasil digitasi data penutup lahan dilakukan interpolasi 3D.
- Data yang digunakan untuk proses penutup lahan yaitu data DSM (Digital Surface Model) dan DTM (Digital Terrain Model)
- Setelah dilakukan proses interpolasi akan menghasilkan data ketinggian sesuai vertek di data penutup lahan 2D
- Setelah data sudah terisi semua nilai x,y dan z maka melakukan analisis 3D menggunakan extension 3D analyst dengan metode Interpolate shape.
- Konversi data vektor 2D ke data 3D dengan metode pengambilan ketinggian (Z) dari data DEMNAS dan DTM.

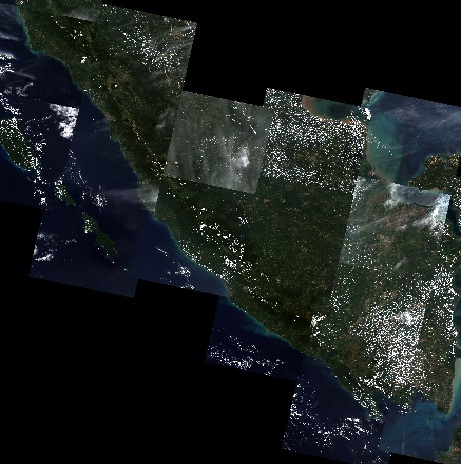

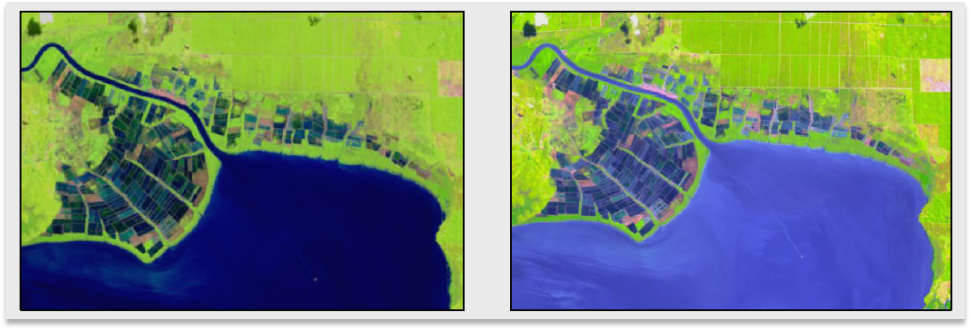

Hasil citra Landsat 8 hasil proses pansharpening (kanan) dan multispektral (kiri)

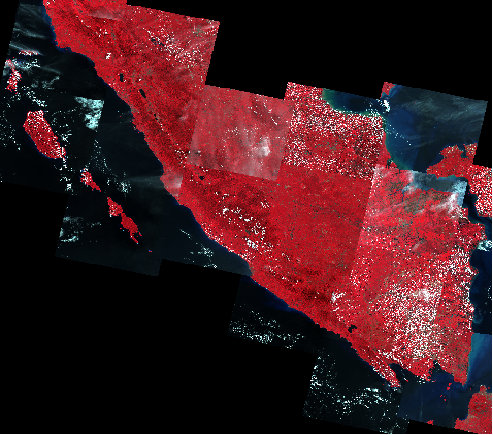

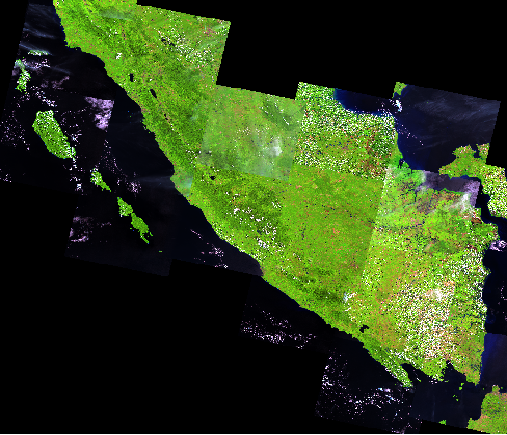

contoh color composite yang digunakan dalam penutup lahan
Definisi
Peta topografi adalah peta yang menggambarkan bentuk permukaan bumi secara detail dan tiga dimensi, namun disajikan dalam bentuk dua dimensi pada bidang datar. Peta ini menunjukkan kondisi relief permukaan bumi seperti perbukitan, lembah, sungai, dan dataran, sehingga penggunanya dapat memahami karakteristik suatu wilayah dengan lebih baik.
Komponen Utama
Peta topografi dibentuk dari tiga komponen utama, yaitu kontur, penutup lahan, dan toponimi. Ketiga komponen ini digabungkan untuk menghasilkan peta topografi yang lengkap dan informatif.

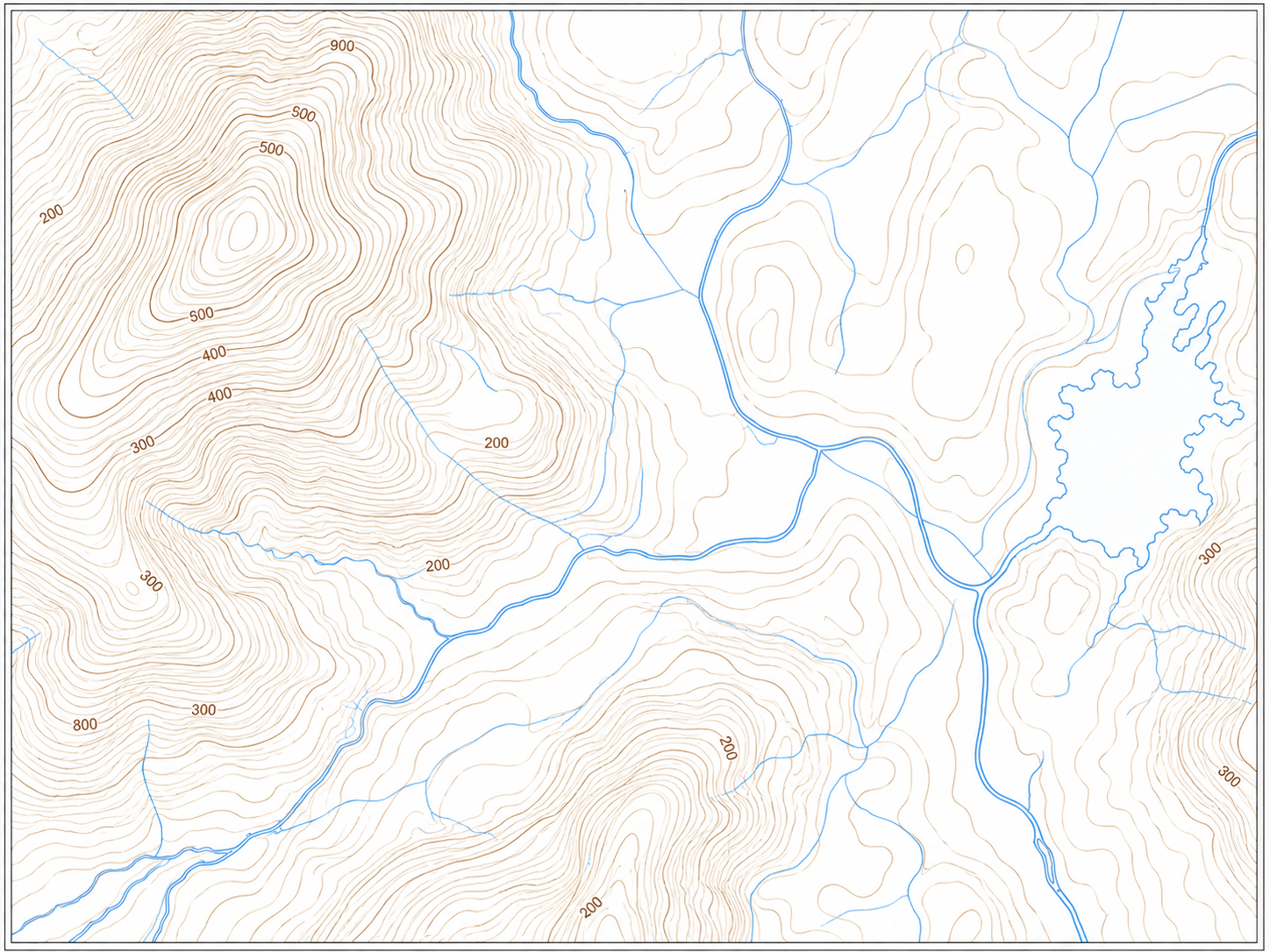

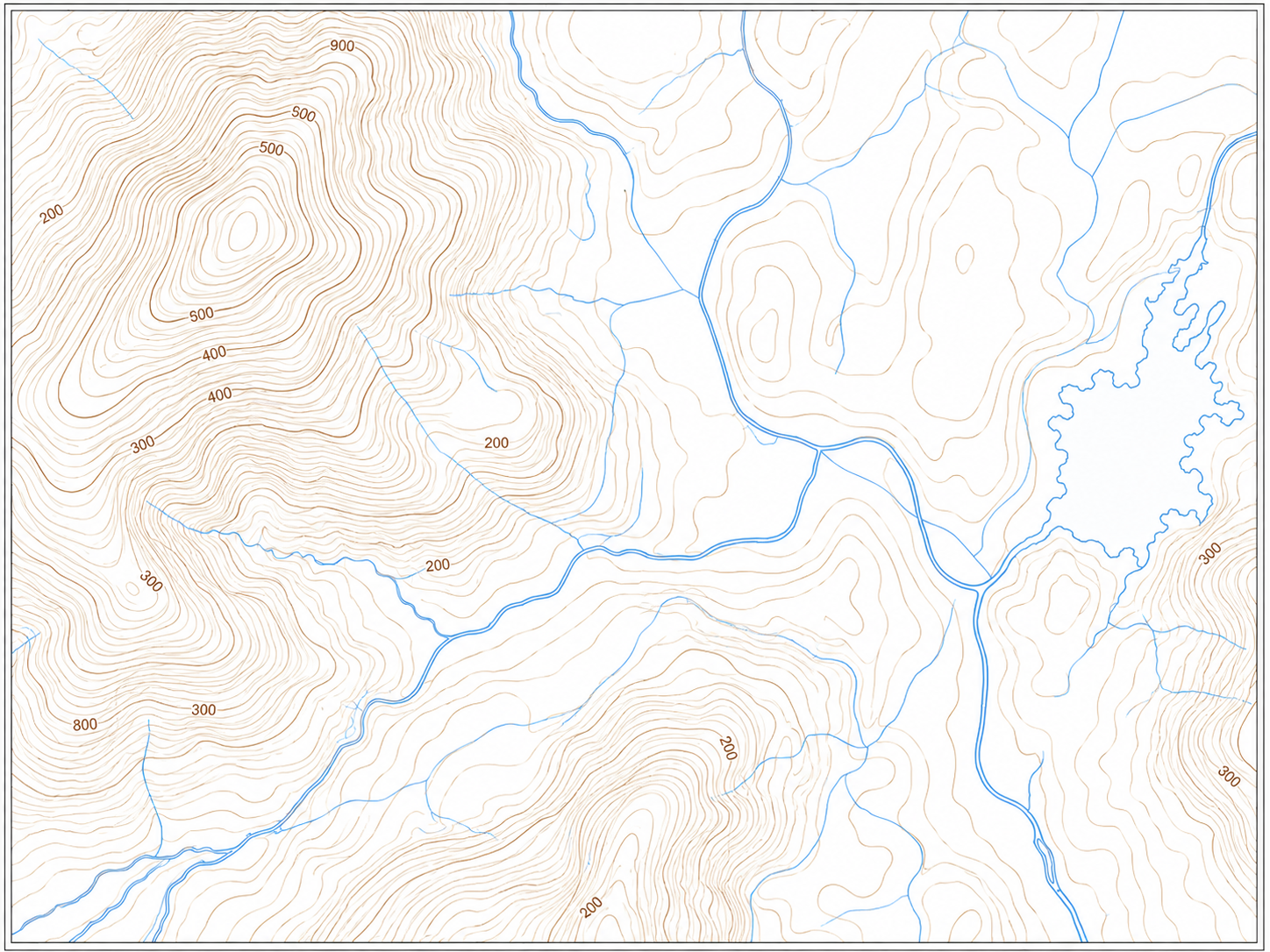

Kontur

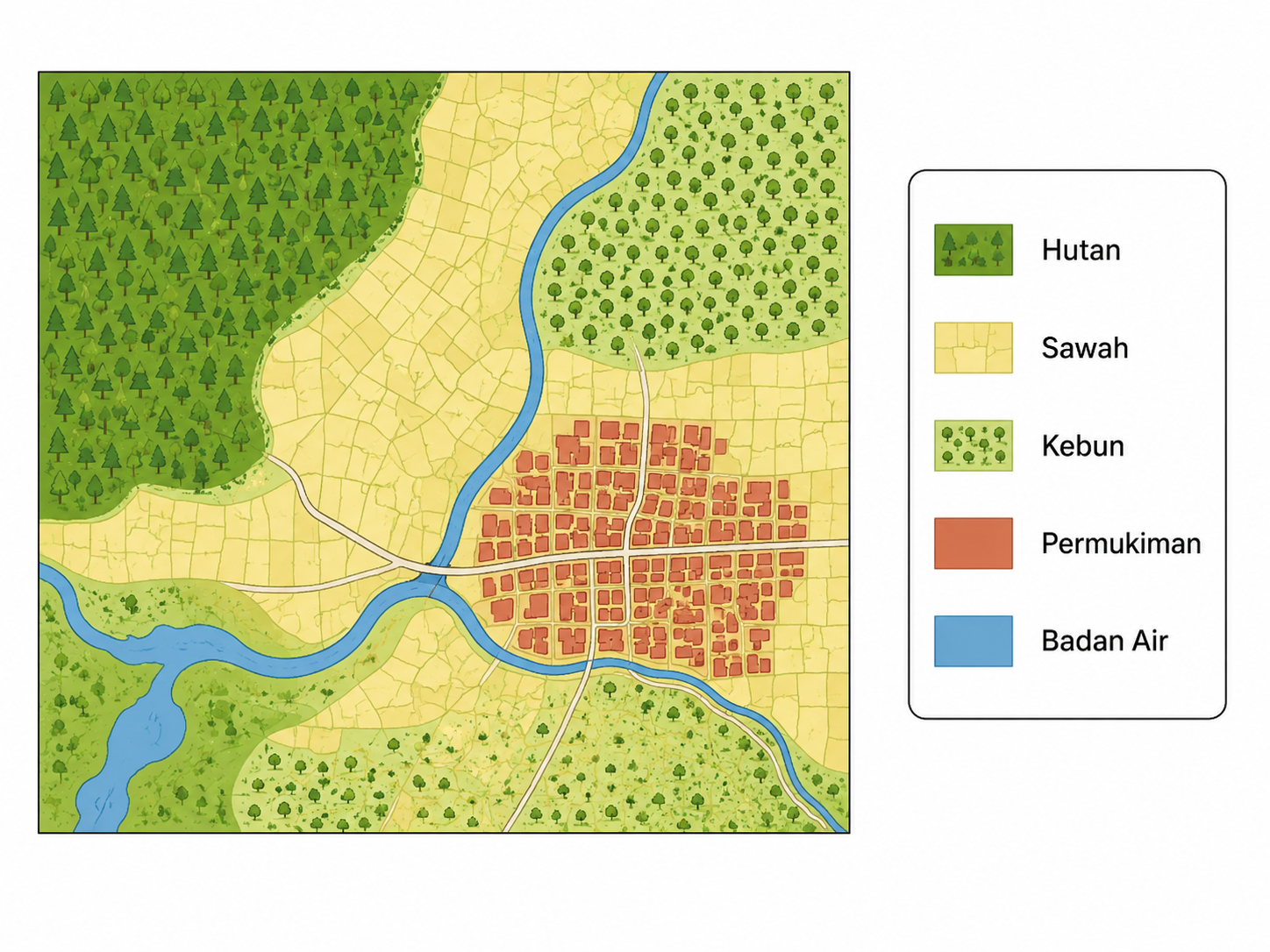

Penutup Lahan

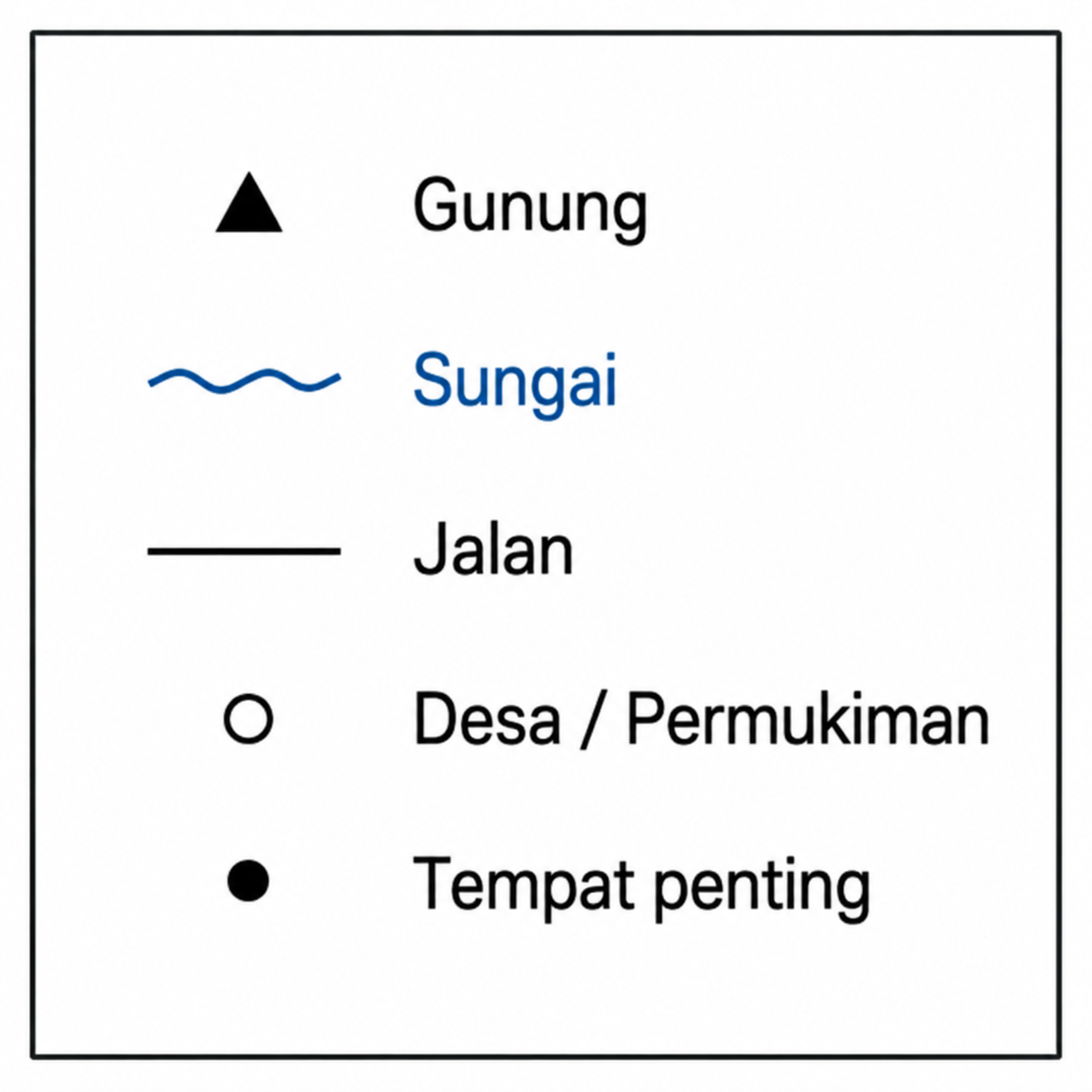

Toponimi
Peta Topografi
Kontur + Penutup Lahan + Toponimi = Peta Topografi. Semakin lengkap ketiga lapisan ini, semakin informatif peta yang dihasilkan.
Pembuatan Peta Topografi
Seluruh proses Foto Udara dan LiDAR, mulai dari wahana, alat, software, hingga produk, bermuara pada satu alur kerja terpadu untuk menghasilkan Peta Topografi.

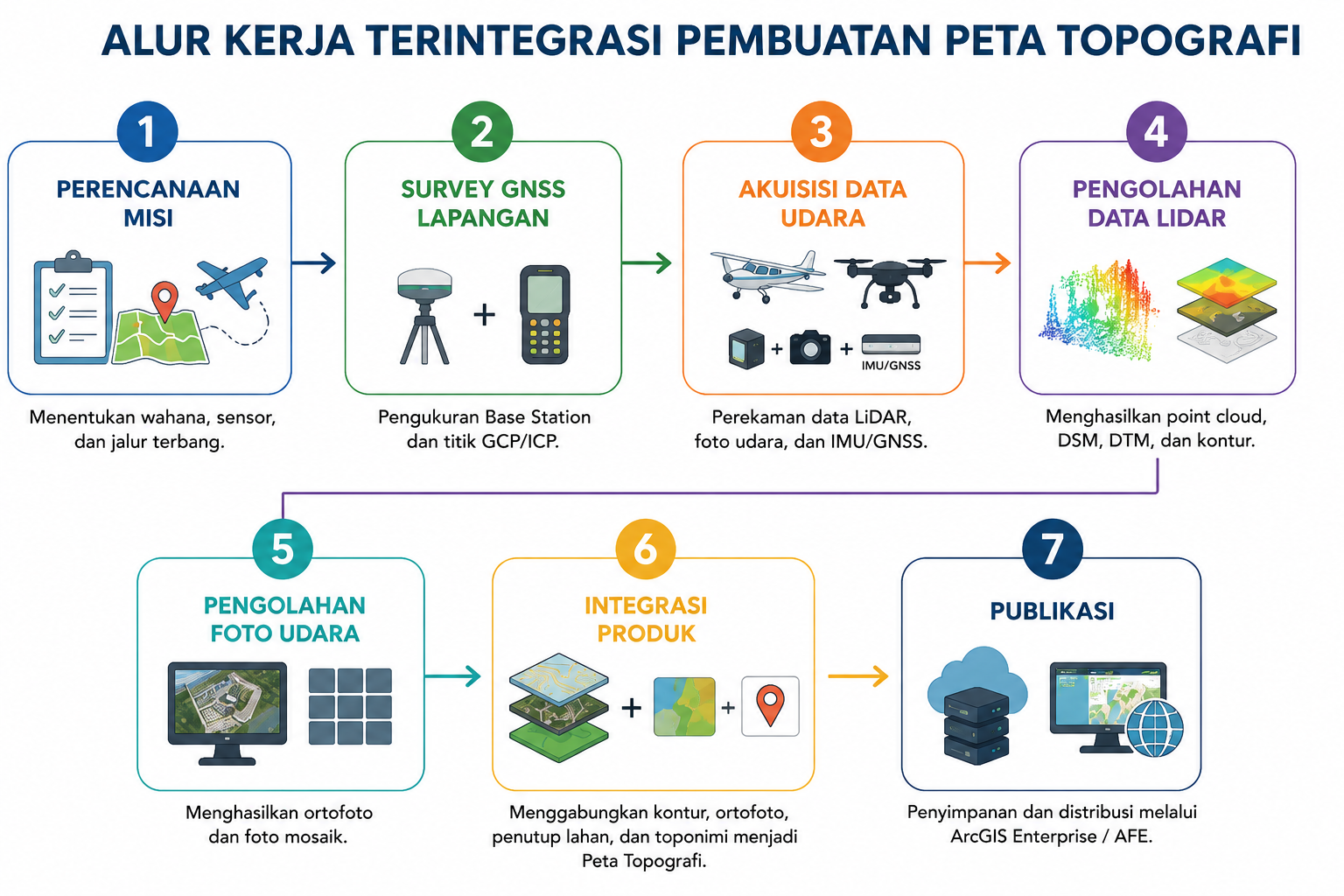

Alur kerja terintegrasi pembuatan Peta Topografi.
- Perencanaan Misi. Menentukan wahana (berawak atau nirawak), sensor, dan jalur terbang sesuai dengan luas area serta tingkat akurasi yang dibutuhkan.
- Survey GNSS Lapangan. Base Station GNSS merekam data koreksi secara kontinu, sementara tim lapangan mengukur titik GCP/ICP menggunakan GPS/GNSS geodetik dual frequency.
- Akuisisi Data Udara. Wahana (Cessna 172P atau DJI Matrice 300 RTK) membawa sensor LiDAR, kamera udara, dan IMU/GNSS secara bersamaan untuk merekam data di lapangan.
- Pengolahan Data LiDAR. Data raw diolah menggunakan Terrasolid menjadi point cloud terklasifikasi, DSM, DTM, dan peta kontur.
- Pengolahan Foto Udara. Foto udara diolah menggunakan Trimble Inpho melalui triangulasi udara dan stereomodel untuk menghasilkan ortofoto dan peta foto mosaik.
- Integrasi Produk. Data kontur dari LiDAR dan peta foto dari fotogrametri digabungkan bersama data penutup lahan dan toponimi untuk membentuk Peta Topografi yang lengkap.
- Publikasi. Seluruh produk disimpan dan dipublikasikan melalui Server Data Center (ArcGIS Enterprise dan AFE) agar dapat diakses serta dimanfaatkan lintas sektor.
-
DISPOTRUD
Training Dispotrud
- Menggunakan Mobile Application untuk collecting data lapangan
- Pembuatan Database Dengan Menggunakan Arcgis Pro(Proses Digitasi, Editing dan Attribut dan pembuatan Geodatabase)
- Visualisasi 3D Menggunakan Arcgis Pro
-

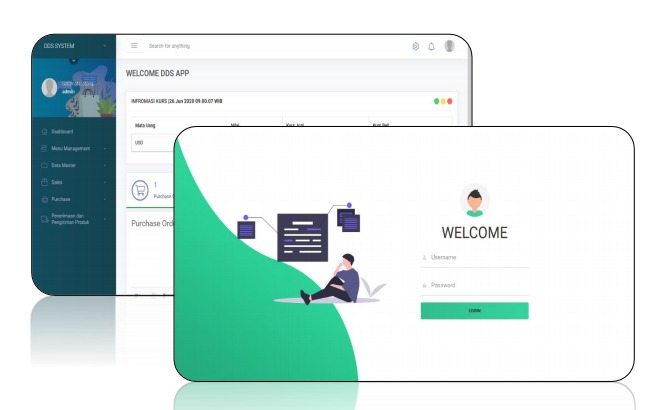

DDS APPLICATION

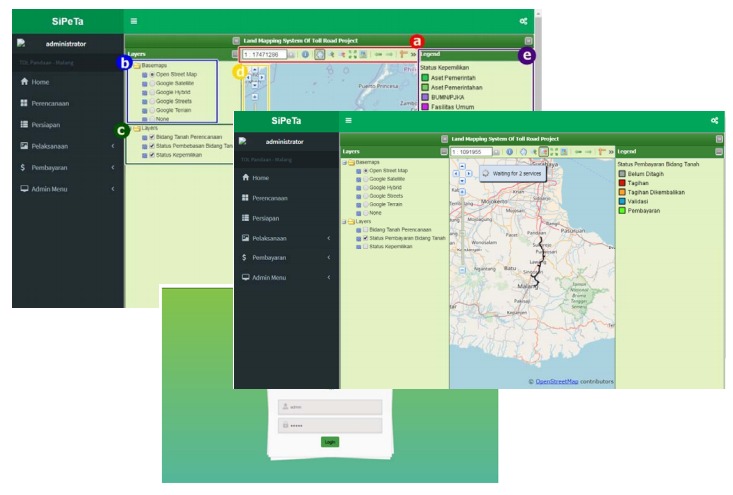

SIPETA APPLICATION

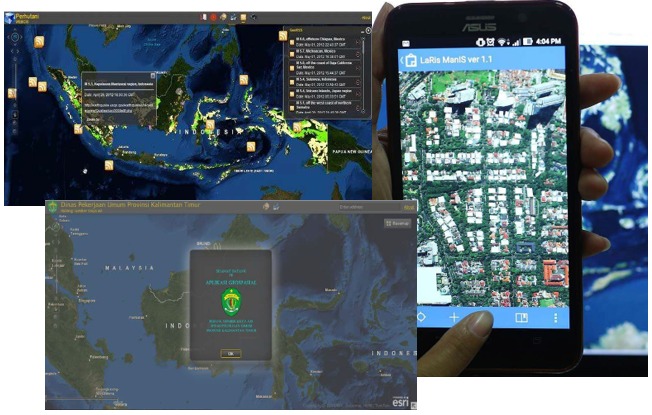

WebGIS dan Mobile Apps
